Centro de mecanizado de pórtico de cinco ejes



GMC1511Centro de mecanizado CNC-OEM para muchas fábricas líderes famosas en países desarrollados.

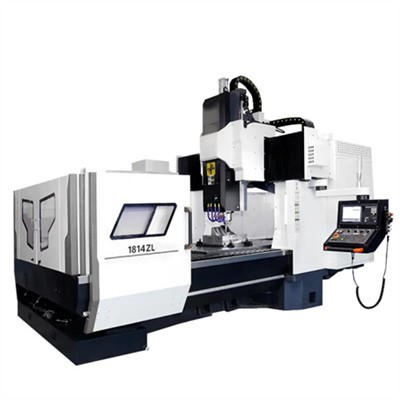

GMC1511El centro de mecanizado de pórtico CNC tiene estructura de marco, con guía deslizante de rectificado, de acuerdo con una buena rigidez, fuerte absorción de impactos, procesando una amplia gama de buena estabilidad, la máquina con fresado, mandrinado, taladrado (perforación, expansión, bisagra), roscado, El avellanador y otras funciones de procesamiento se pueden equipar con una variedad de accesorios de cabezal de fresado, con función de cambio manual, para ampliar el rango de procesamiento de la máquina, las piezas se pueden completar al mismo tiempo en varios pasos de procesamiento.

La estructura del producto y la madurez, calidad y estabilidad del proceso. Aplicable a las áreas aeroespacial, automotriz, naval, de impresión, embalaje, textil, moldes y otras áreas de procesamiento mecánico. Las máquinas herramienta con alta eficiencia, alta precisión, alta rigidez y otras características son las piezas de gran volumen y eficiencia empresarial de la elección ideal.

1.Estructura integrada, estable y duradera.

Base, estructura integrada de plataforma de trabajo, viga, estructura integrada de columna, fundición general, soporte multipunto de base, el medio del diseño de la plataforma de trabajo tiene 9 puntos de soporte, estructura antidistorsión integral, fuerte capacidad sísmica, para lograr el La mejor precisión horizontal dinámica y durabilidad, aumentan la rigidez general de corte y la estabilidad de corte de la máquina herramienta. Mediante el análisis de elementos finitos y el diseño de optimización, se optimiza la estructura de la máquina herramienta. Las piezas fundidas están hechas de resina en forma de arena de alta calidad, material de hierro fundido de alta resistencia y fundidas mediante el proceso de fundición mianna. Después del tratamiento de envejecimiento secundario, se garantiza la alta estabilidad de la máquina herramienta.

2. Riel guía de tres ejes

Eje X / Y / Z estándar con riel HIWIN / PMI de Taiwán, pequeños golpes, baja fricción y alta velocidad de funcionamiento. Fuerte rigidez, gran capacidad de carga y larga vida útil. Con el almacén de cuchillas manipuladoras de discos Taiwan Okada 24T, mejore la eficiencia del procesamiento. Husillo BT40 estándar de alta rigidez y alta precisión de 8000 rpm, accionamiento de conexión directa, alta eficiencia de transmisión. El eje Z está equipado con un cilindro doble de equilibrio de nitrógeno para reducir la carga del motor y mejorar la velocidad de respuesta.

3. Rodamiento de tres ejes

Los rodamientos de tres ejes utilizan la marca alemana FAG/NSK japonesa, los componentes eléctricos principales utilizan la marca francesa Schneider/Fuji japonesa y otras marcas, el sistema neumático adopta la marca japonesa SMC/CKD, el reductor adopta alta precisión importada y bajo espacio trasero, precisión de procesamiento estable. . La configuración de gran marca de material real, para garantizar que sea fácil de usar, garantía de calidad y más duradera.

4.Sistema neumático

Se utiliza principalmente en cuchillos de clip; golpe en el centro del husillo; Golpe del sello frontal del husillo.

5.Sistema de lubricación

Los tres ejes son grasa lubricante. El par de husillos de bolas adopta el modo automático de lubricación con aceite diluido. Pista guía de tres coordenadas, hay control automático del punto de lubricación, aceite lubricante a través de la pista guía de lubricación en derivación, la acción es controlada automáticamente por el sistema de control numérico.

6.Armario eléctrico

El intercambiador de calor de la caja de control eléctrico está instalado en tipo sellado, evitando la convección del aire interno y externo; bloquear la humedad, el aceite, el gas y el polvo en la caja de control eléctrico; Espacio de luz simplificado y mantenimiento sencillo.

Aire acondicionado con caja de control eléctrica (opcional): la máquina de aire acondicionado especial (aire acondicionado) se puede seleccionar según las condiciones ambientales externas; La precisión del control de temperatura del control electrónico de temperatura es de ± 1 grado, lo que puede mantener una temperatura constante, controlar la fuente de calor y tener función de deshumidificación, y mejorar la vida útil de los componentes electrónicos.

7.Enfriador de aceite del husillo

Esta máquina herramienta puede equiparse con una máquina de enfriamiento de aceite con control termostático, puede prevenir el husillo mecánico debido al aumento de temperatura y afectar la precisión del trabajo, mejorar la precisión y eficiencia del procesamiento mecánico, evitar la desviación del centro del husillo de la máquina en funcionamiento o la deformación en caliente, prolongar la mecánica. Vida útil, estabiliza la presión del aceite, evita golpes de aceite, operación simple, operación con poco ruido.

8.Sistema

Sistema Siemens/Fanuc/Mitsubishi, con muy alta confiabilidad. Buena estabilidad, baja tasa de fallas, fuerte rendimiento.

Diseño estándar

Parámetro técnico

Opcional

Anexos aleatorios y documentos técnicos de herramientas.
